Анализ электрических цепей постоянного тока представляет собой фундаментальный раздел электротехники, имеющий важное практическое значение. Методы расчёта сложных разветвлённых цепей, разработанные в XIX веке Густавом Кирхгофом, до сих пор остаются основным инструментом инженеров и физиков. Среди этих методов особое место занимают метод узловых потенциалов (метод узлов) и метод контурных токов (метод контуров), которые позволяют систематически анализировать цепи любой сложности.
Исторически развитие методов расчёта цепей было связано с бурным прогрессом телеграфных систем в середине XIX века, когда потребовались точные методы определения токов и напряжений в сложных сетях проводников. Работы Кирхгофа 1845 года заложили теоретическую основу для решения таких задач. Его знаменитые два закона — закон токов (первый закон Кирхгофа) и закон напряжений (второй закон Кирхгофа) — стали краеугольным камнем всей теории цепей.
Современная электротехника использует эти методы не только для расчёта цепей постоянного тока, но и как основу для более сложных анализов переменных токов, нелинейных цепей и переходных процессов. Понимание методов узлов и контуров необходимо для проектирования электронных схем, систем питания и управления, а также для решения широкого круга прикладных задач в энергетике и связи.
Основные понятия и законы теории цепей
Прежде чем перейти к описанию методов расчёта, необходимо чётко определить основные понятия теории электрических цепей. Электрическая цепь представляет собой совокупность соединённых между собой источников электрической энергии и приёмников (нагрузок), по которым может протекать электрический ток. Важнейшими элементами цепи являются узлы — точки соединения трёх и более проводников, и ветви — участки цепи между двумя соседними узлами. Замкнутый путь, проходящий через несколько ветвей, называется контуром.
Закон Ома устанавливает основное соотношение между током I, напряжением U и сопротивлением R на участке цепи: U = IR. Однако для анализа сложных разветвлённых цепей одного закона Ома недостаточно — необходимо использовать более общие законы Кирхгофа.
Первый закон Кирхгофа (закон токов) гласит, что алгебраическая сумма токов в любом узле цепи равна нулю. Физически это означает, что заряд не накапливается в узле: сколько тока втекает в узел, столько же и вытекает. Математически это можно записать как ΣI = 0, где входящие токи берутся с одним знаком (например, положительным), а выходящие — с противоположным.
Второй закон Кирхгофа (закон напряжений) утверждает, что алгебраическая сумма напряжений в любом замкнутом контуре равна алгебраической сумме ЭДС в этом контуре. Иными словами, ΣU = ΣE, где напряжения на пассивных элементах берутся со знаком «+», если направление обхода совпадает с направлением тока, и со знаком «-» в противном случае. Для ЭДС знак определяется соответствием направления обхода и направления действия ЭДС.
Эти два закона составляют основу для всех методов расчёта электрических цепей, включая метод узлов и метод контуров, которые мы подробно рассмотрим далее.
Метод узловых потенциалов (метод узлов)
Метод узловых потенциалов основан на систематическом применении первого закона Кирхгофа и особенно эффективен для цепей с большим количеством контуров и относительно малым числом узлов. Суть метода заключается в том, что потенциалы узлов принимаются за неизвестные величины, а токи в ветвях выражаются через разности этих потенциалов согласно закону Ома.
Рассмотрим алгоритм применения метода узлов на конкретном примере. Допустим, имеем цепь с n узлами. Один из узлов (обычно тот, к которому подключено наибольшее количество ветвей или который имеет очевидное заземление) принимается за базовый с потенциалом φ₀ = 0. Для каждого из оставшихся (n-1) узлов записывается уравнение по первому закону Кирхгофа, в котором токи выражаются через разности потенциалов. В результате получается система из (n-1) линейных уравнений относительно неизвестных потенциалов.
Для иллюстрации рассмотрим цепь с тремя узлами (A, B, C), где узел C примем за базовый (φC = 0). Пусть между узлами A и B включена ЭДС E с внутренним сопротивлением r, от узла A к C подключено сопротивление R₁, от B к C — сопротивление R₂. Для узла A: (φA — φB)/r + φA/R₁ = 0. Для узла B: (φB — φA)/r + φB/R₂ = E/r. Решив эту систему, найдём потенциалы φA и φB, после чего легко определить все токи в цепи.
Особенно удобен метод узлов для анализа цепей с источниками напряжения. Если в цепи присутствуют источники тока, они непосредственно учитываются в правых частях уравнений. Важное преимущество метода — уменьшение количества уравнений по сравнению с полной системой по законам Кирхгофа, что особенно ценно при анализе сложных цепей.
Метод контурных токов (метод контуров)
Метод контурных токов, основанный преимущественно на втором законе Кирхгофа, особенно удобен для цепей с множеством узлов, но относительно простой конфигурацией. В этом методе вводятся фиктивные контурные токи — токи, которые якобы циркулируют в каждом независимом контуре цепи. Фактические токи в ветвях затем выражаются как алгебраическая сумма контурных токов.
Количество независимых контуров определяется формулой m = b — n + 1, где b — число ветвей, n — число узлов. Для каждого контура записывается уравнение по второму закону Кирхгофа, в котором учитываются: падения напряжения на сопротивлениях от «своего» контурного тока, падения напряжения от «чужих» контурных токов в общих ветвях и все ЭДС данного контура.

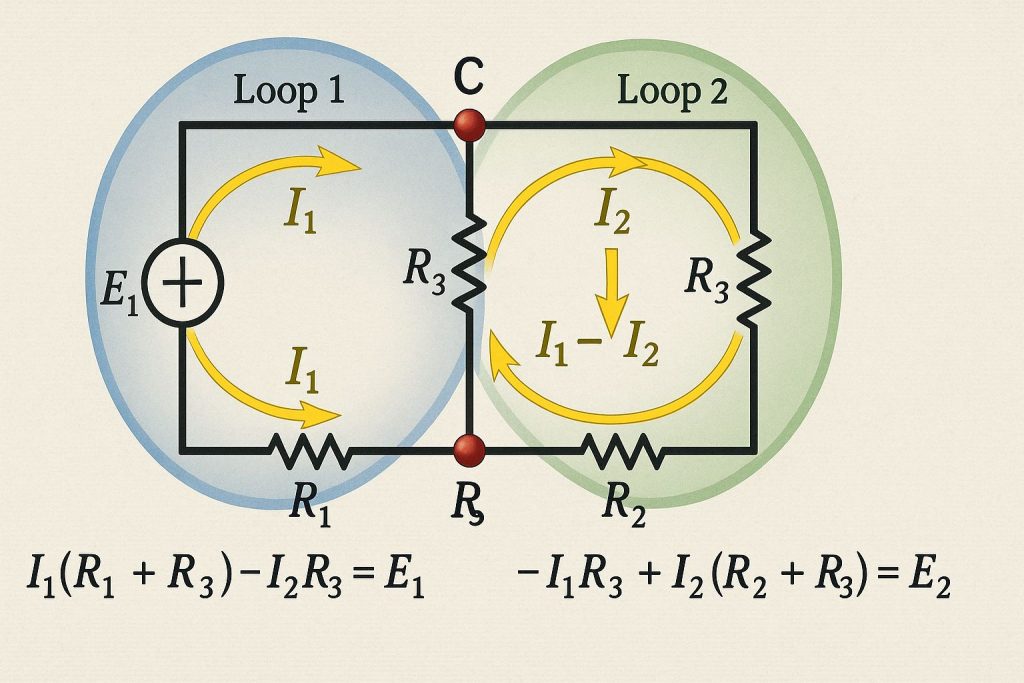

Рассмотрим пример цепи с двумя контурами. Пусть первый контур содержит ЭДС E₁ и сопротивления R₁ и R₃ (общее с вторым контуром), второй контур — E₂ и сопротивления R₂ и R₃. Уравнения будут иметь вид:
Для первого контура: I₁(R₁ + R₃) — I₂R₃ = E₁
Для второго контура: -I₁R₃ + I₂(R₂ + R₃) = E₂
Решив эту систему относительно контурных токов I₁ и I₂, можно найти реальные токи в ветвях: в R₁ течёт I₁, в R₂ — I₂, в R₃ — (I₁ — I₂).
Метод контуров особенно эффективен для цепей с источниками тока — их просто включают в соответствующие контурные токи. Главное преимущество метода — сокращение количества уравнений по сравнению с полной системой Кирхгофа и наглядность физической интерпретации.
Сравнение методов и рекомендации по применению
Выбор между методом узлов и методом контуров зависит от конкретной конфигурации анализируемой цепи. Метод узлов обычно предпочтительнее, когда в цепи мало узлов, но много контуров, особенно если имеются источники напряжения. Метод контуров удобнее применять, когда в цепи мало независимых контуров, но много узлов, особенно при наличии источников тока.
Важно отметить, что оба метода дают одинаково точные результаты, но могут существенно различаться по трудоёмкости вычислений для конкретной цепи. Опытные инженеры часто комбинируют оба подхода, выбирая для разных частей сложной цепи наиболее подходящий метод.
Особое внимание при расчётах следует уделять выбору направлений токов и обхода контуров. Хотя в конечном итоге неправильный выбор направления приведёт лишь к отрицательному значению тока, единообразие в обозначениях помогает избежать ошибок при составлении уравнений. Рекомендуется заранее обозначить на схеме предполагаемые направления всех токов и придерживаться этих обозначений во всех уравнениях.
Практические примеры расчёта цепей

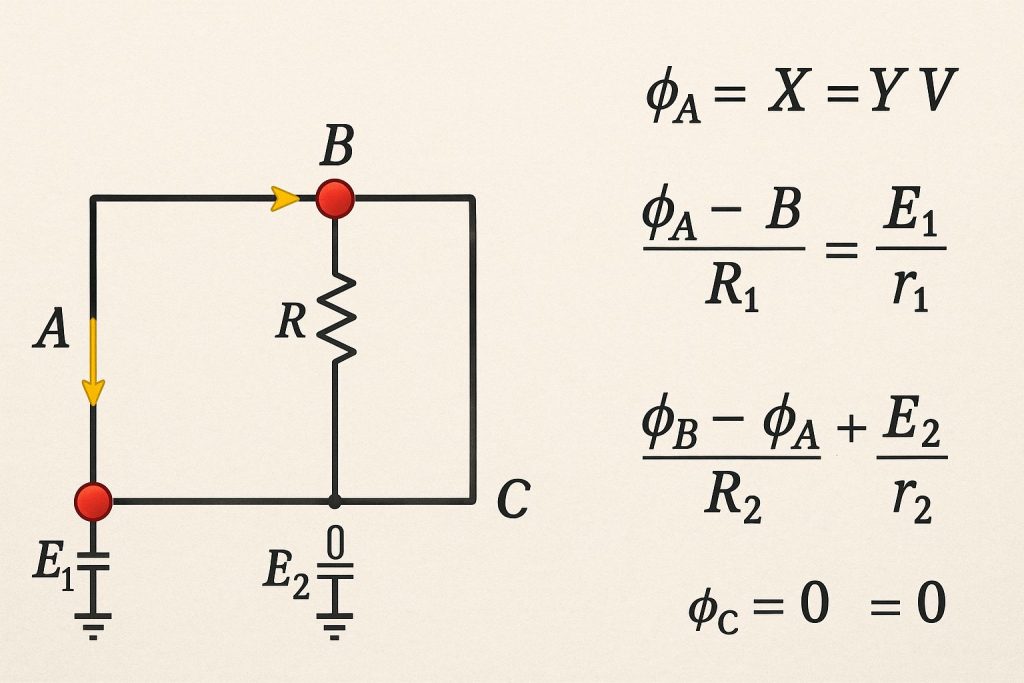

Рассмотрим практический пример применения метода узлов для цепи с двумя источниками. Пусть имеется цепь с тремя узлами (A, B, C), где φC = 0. Между A и C включена ЭДС E₁ = 12 В с r₁ = 1 Ом, между B и C — E₂ = 6 В с r₂ = 2 Ом, между A и B — R = 6 Ом. Уравнения:
Для узла A: (φA — φB)/6 + φA/1 = 12/1
Для узла B: (φB — φA)/6 + φB/2 = 6/2
После преобразований: 7φA — φB = 72; -φA + 4φB = 18
Решение: φA = 11.08 В, φB = 7.27 В
Токи: I₁ = (12 — 11.08)/1 = 0.92 A; I₂ = (6 — 7.27)/2 = -0.635 A; I₃ = (11.08 — 7.27)/6 = 0.635 A
Теперь применим метод контуров к цепи с двумя контурами. Пусть первый контур содержит E₁ = 10 В, R₁ = 2 Ом, R₃ = 4 Ом; второй контур — E₂ = 5 В, R₂ = 3 Ом, R₃ = 4 Ом. Уравнения:
I₁(2 + 4) — I₂4 = 10 → 6I₁ — 4I₂ = 10
-I₁4 + I₂(3 + 4) = 5 → -4I₁ + 7I₂ = 5
Решение: I₁ = 2.5 A, I₂ = 2.14 A
Токи в ветвях: через R₁ — 2.5 A, через R₂ — 2.14 A, через R₃ — 0.36 A
Эти примеры наглядно демонстрируют, как применение систематических методов позволяет анализировать достаточно сложные цепи, получая точные значения всех токов и напряжений.
Особые случаи и практические рекомендации
При расчёте цепей иногда встречаются особые случаи, требующие дополнительного внимания. Например, если в цепи присутствуют идеальные источники напряжения (с нулевым внутренним сопротивлением), метод узлов необходимо модифицировать, учитывая, что разность потенциалов на таком источнике известна заранее. Аналогично, для идеальных источников тока в методе контуров требуется специальный подход.
Для цепей с зависимыми источниками (где параметры источника зависят от тока или напряжения в другой части цепи) оба метода применимы, но уравнения становятся более сложными, так как приходится вводить дополнительные соотношения, отражающие природу зависимости.
Практические рекомендации по успешному применению методов расчёта цепей включают:
- Тщательное составление схемы цепи с чёткими обозначениями всех элементов
- Последовательное обозначение всех узлов и выбор базового узла (в методе узлов)
- Определение независимых контуров и направлений обхода (в методе контуров)
- Аккуратное составление уравнений, проверяя знаки всех слагаемых
- Проверку полученных результатов путём подстановки в исходные законы Кирхгофа
- Анализ физической разумности результатов (например, мощность не может быть отрицательной)
Современные приложения и компьютерные методы
В современной практике методы узлов и контуров реализованы в многочисленных программах компьютерного анализа цепей, таких как SPICE и его многочисленные варианты. Эти программы используют матричные формулировки методов, позволяя анализировать цепи с тысячами узлов и элементов. Однако понимание физических основ этих методов остаётся необходимым для правильной интерпретации результатов и выявления возможных ошибок в моделях.
Методы расчёта цепей находят применение в самых разных областях — от проектирования микросхем и печатных плат до анализа систем энергоснабжения городов. Особенно важно их использование при расчёте токов короткого замыкания в энергосистемах, где от точности расчётов зависит безопасность оборудования и людей.
Развитие силовой электроники и микропроцессорной техники привело к появлению новых типов цепей, но основные методы их анализа, основанные на законах Кирхгофа, остаются неизменными. Это свидетельствует о фундаментальности и универсальности рассмотренных подходов к расчёту электрических цепей.
